棒條閥
一、 用途
單層棒條閥,雙層棒條閥是根據建材、礦山、冶金等行業對中小型固體、塊狀物料的輸送控制、給料等工藝的需要而研制的一種新型閘門，適用于≤50mm物料控制。
二、 結構特點
棒條閥結構簡單、易操作，無卡阻，克服了平板閘閥因物料顆粒大所造成啟閉力大，甚至關不進去的缺點。由于該閥采用單根棒條操作，因而操作方便、靈活、整體結構為優質型鋼焊接，剛性好、不變型、使用壽命長，無需維修，是中小型晶狀、塊狀物料控制的理想設備。
三、 工作原理
單層棒條閥,雙層棒條閥主要由框架、棒條組成，當棒條插入框架上，則一組棒條組成一平行柵板，將塊狀物料阻擋在閘門一側，若抽出一條則柵板出現一條較大的空隙，物料就可以從該空隙進入閘門的另一側，抽出棒條的多少應由工藝流程的需要來決定。
四、主要性能指標
|
適用介質 |
Φ500mm以下的顆粒物料 |
|
適用溫度(℃) |
≤350 |

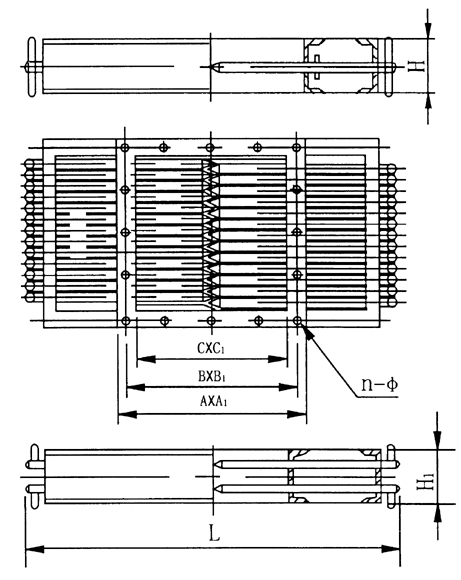

五、主要外形及連接尺寸(見圖、表)
|
規格 |
A×A1 |
B×B1 |
C×C1 |
L |
H |
H1 |
n-Φ |
|
300×300 |
390×390 |
350×350 |
300×300 |
800 |
120 |
140 |
8-Φ14 |
|
400×400 |
490×490 |
450×450 |
400×400 |
1000 |
120 |
140 |
12-Φ14 |
|
500×500 |
610×610 |
560×560 |
500×500 |
1200 |
140 |
160 |
16-Φ18 |
|
600×600 |
710×710 |
660×660 |
600×600 |
1400 |
140 |
160 |
16-Φ18 |
|
700×700 |
820×820 |
770×770 |
700×700 |
1600 |
160 |
180 |
20-Φ18 |
|
800×800 |
920×920 |
870×870 |
800×800 |
1800 |
160 |
180 |
20-Φ18 |
|
900×900 |
1030×1030 |
972×972 |
900×900 |
2000 |
160 |
180 |
24-Φ123 |
|
1000×1000 |
1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
24-Φ123 |
|
1100×1100 |
1240×1240 |
1183×1183 |
1100×1100 |
2500 |
180 |
200 |
28-Φ123 |
|
1200×1200 |
1340×1340 |
1280×1280 |
1200×1200 |
2700 |
180 |
200 |
32-Φ123 |
